12  Analiza i wizualizacja zróżnicownia oraz segregacji rasowo-etnicznej na poziomie obszarów spisowych

list_race <- c("WHITE", "BLACK", "ASIAN", "HISPANIC", "AM", "OTHER")

12.1 Analiza zróżnicowania oraz segregacji rasowej dla poszczególnych obszarów spisowych.

Obliczenie miar segregacji wymaga podzielenia obszaru analizy na mniejsze jednostki. W poniższym przykładzie miary segregacji (wskaźnik teorii informacji H) zostaną obliczone dla każdego obszaru spisowego oddzielnie. Aby to było możliwe każdy obszar spisowy musi zostać podzielony na bloki spisowe, a następnie używając danych z bloków spisowych zostanie policzony wskaźnik H dla każdego obszaru spisowego. Obliczenie wskaźników segregacji dla obszarów spisowych pozwala na przeanalizowanie segregacji rasowej na poziomie lokalnym, wewnątrz miasta.

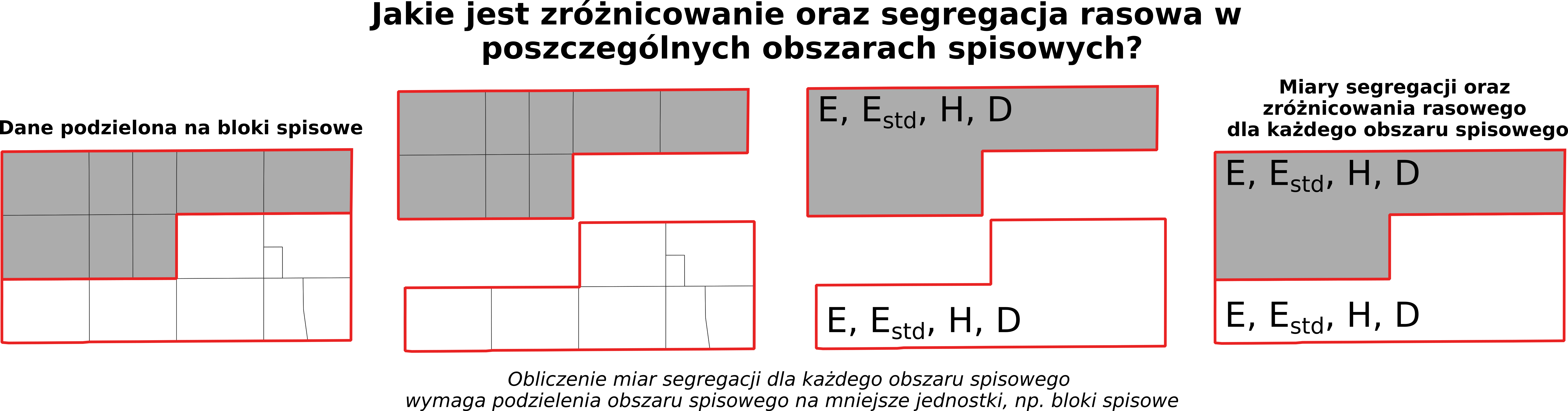

Rycina 1. Zróżnicowanie oraz segregacja rasowa w obszarach spisowych

12.2 Dane dla bloków spisowych

W poniższym przykładzie zostaną obliczone miary segregacji oraz zróżnicowania rasowo-etnicznego dla każdego obszaru spisowego dla 1990 roku. W tym celu zostaną wykorzystane dane:

• dc_blocks_1990_attr.csv zawierające informacje o strukturze rasowo-etnicznej ludności na poziomie bloków spisowych. Pole GISJOIN_T zawiera identyfikator obszaru spisowego.
• dc_tracts.gpkg (layer = “tract_1990”) zawierający granice obszarów spisowych z 1990 roku.

W tym ćwiczeniu nie możemy użyć granic obszarów spisowych ujednoliconych między latami. Wynikowe mapy pokazujące rozkład przestrzenny segregacji rasowo-etnicznej w danym roku nie będą zatem w pełni porównywalne ze względu na zmieniające się granice.

Dlaczego nie możemy użyć granic obszarów spisowych ujednoliconych między latami?

Tabela przedstawia dane dotyczące struktury rasowo-etnicznej dla bloków spisowych dla 6 kategorii rasowo-etnicznych (WHITE, BLACK, ASIAN, HISPANIC, AM, OTHER).

dat_blocks <- read.csv("data/data_attr/dc_blocks_1990_attr.csv")

head(dat_blocks)

          GISJOIN    GISJOIN_T WHITE BLACK AM ASIAN OTHER HISPANIC POP
1 G11000100001101 G11000100001   244    13  0     7     0       27 291
2 G11000100001102 G11000100001    22     0  0    13     0        0  35
3 G11000100001103 G11000100001    34     0  0     0     0        1  35
4 G11000100001104 G11000100001    96     0  0     0     0        4 100
5 G11000100001105 G11000100001    39     0  0     1     0        4  44
6 G11000100001106 G11000100001    84     1  0     5     0        3  93

12.3 Obliczenie miar segregacji dla obszarów spisowych

Wskaźnik teorii informacji \(H\) obliczany jest według wzoru:

\[H = \sum_{i=1}^{N}\left [ \frac{t_{i}(E - E_{i})}{ET} \right ]\]

Na potrzeby obliczeń wykonywanych w R wzór ten można zapisać następująco:

\[H = \sum_{i=1}^{N}\left [ \frac{pop_{i}(ent - ent_{i})}{ent\times pop} \right ]\] W przypadku obliczania wskaźnika \(H\) dla poszczególnych obszarów spisowych podzielonych na bloki spisowe:

• \(E_{i}\) (ent_i) - entropia bloku spisoweg i wchodzącego w skład obszaru spisowego,
• \(E\) (ent)- entropia obliczona dla obszaru spisowego
• \(t_{i}\) (pop_i) - liczba ludnościbloku spisoweg i wchodzącego w skład obszaru spisowego,
• \(T\) (pop) - liczba ludności dla obszaru spisowego

12.3.1 Obliczenie wskaźnika H dla obszarów spisowych

Obliczenie wskaźnika H dla obszarów spisowych wymaga także obliczenia entropii oraz liczby ludności dla każdego obszaru spisowego. W tym celu dane z bloków spisowych muszą zostać zaagregowane do obszarów spisowych.

Etap 1. Obliczenie entropii oraz liczby ludności w każdym obszarze spisowym.

#proportions - wektor zawierający odsetek poszczególnych ras w ogólnej liczbie ludności (wartości od 0 do 1)
#base - podstawa logarytmu, domyslnie exp(1) oznacza obliczenie logarytmu naturalnego
entropy_fnc = function(proportions, base = exp(1)) {
  entr = -sum(ifelse(proportions > 0, proportions * log(proportions, base = base), 0))
  return(entr)
}

# agregacja danych z bloków spisowych do obszarów spisowych
dat_ct <- aggregate(.~GISJOIN_T, dat_blocks[, c("GISJOIN_T", list_race, "POP")], FUN=sum)

#utworzenie ramki danych zawierajacej identyfikator obszaru spisowego (GISJOINT) oraz ogólną liczbę ludności dla każdego obszaru spisowego.
out_ct <- data.frame(GISJOIN_T = dat_ct$GISJOIN_T, pop = dat_ct$POP)

#obliczenie odsetka ras dla poszczegolnych obszarow spisowych (dane wejsciowe do obliczenia entropii)
perc_ct <- dat_ct[,list_race]/dat_ct$POP

#obliczenie entopii dla każdego obszaru spisowego oraz dodanie jej do obiektu out_ct
out_ct$ent <- apply(perc_ct, 1, entropy_fnc)

#obiekt out_ct zawiera identyfikator obszaru spisowego, liczbę ludności w obszarze spisowym (pop) oraz entropię obszaru spisowego (ent)
head(out_ct)

       GISJOIN_T  pop       ent
1   G11000100001 4706 0.4798969
2 G1100010000201 3836 0.8706689
3 G1100010000202 3639 0.4449927
4 G1100010000310 5738 0.5095437
5   G11000100004 1319 0.6939255
6 G1100010000501 2774 0.6233946

Etap 2. Obliczenie entropii oraz liczby ludności dla każdego bloku spisowego.

Obiekt out_block zawiera dane dla poszczególnych bloków spisowych: GISJOIN - identyfikator bloku spisowego, GISJOIN_T - identyfikator obszaru spisowego, pop_i - ogólna liczba ludności w bloku spisowym.

out_block <- data.frame(GISJOIN = dat_blocks$GISJOIN, GISJOIN_T = dat_blocks$GISJOIN_T, pop_i = dat_blocks$POP)
head(out_block)

          GISJOIN    GISJOIN_T pop_i
1 G11000100001101 G11000100001   291
2 G11000100001102 G11000100001    35
3 G11000100001103 G11000100001    35
4 G11000100001104 G11000100001   100
5 G11000100001105 G11000100001    44
6 G11000100001106 G11000100001    93

#obliczenie odsetka wg ras dla każdego bloku (dane wejsciowe do obliczenia entropii dla bloku)
perc_block <- dat_blocks[,list_race]/dat_blocks$POP
perc_block[is.na(perc_block)] <- 0

# obliczenie entropii dla każdego bloku
out_block$ent_i <- apply(perc_block, 1, entropy_fnc)
head(out_block)

          GISJOIN    GISJOIN_T pop_i     ent_i
1 G11000100001101 G11000100001   291 0.5968203
2 G11000100001102 G11000100001    35 0.6597116
3 G11000100001103 G11000100001    35 0.1297407
4 G11000100001104 G11000100001   100 0.1679441
5 G11000100001105 G11000100001    44 0.4109151
6 G11000100001106 G11000100001    93 0.4086034

Etap 3. Obliczenie wskaźnika H dla każdego obszaru spisowego.

Do obliczenia wskaźnika H potrzebne są dane zawarte w obiekcie out_ct oraz out_block.

calc_df <- merge(out_ct, out_block, by="GISJOIN_T")
calc_df <- calc_df[, c("GISJOIN_T", "GISJOIN", "pop", "pop_i", "ent", "ent_i")]
head(calc_df)

     GISJOIN_T         GISJOIN  pop pop_i       ent     ent_i
1 G11000100001 G11000100001101 4706   291 0.4798969 0.5968203
2 G11000100001 G11000100001102 4706    35 0.4798969 0.6597116
3 G11000100001 G11000100001103 4706    35 0.4798969 0.1297407
4 G11000100001 G11000100001104 4706   100 0.4798969 0.1679441
5 G11000100001 G11000100001105 4706    44 0.4798969 0.4109151
6 G11000100001 G11000100001106 4706    93 0.4798969 0.4086034

Obiekt calc_df zawiera dane dla każdego bloku spisowego: - pop - liczba ludności w obszarze spisowym, do którego przypisany jest blok i - pop_i - liczba ludności w bloku spisowym i - ent - entropia obszaru spisowego, do którego przypisany jest blok i - ent_i - entropia bloku spisowego i.

calc_df$H <- calc_df$pop_i*(calc_df$ent-calc_df$ent_i)/(calc_df$ent*calc_df$pop)

Obliczenie wskaźnika teorii informacji H dla każdego obszaru spisowego.

h_index <- aggregate(H~GISJOIN_T, calc_df, sum)

Podsumowanie wyników dla obszarów spisowych.

out_ct <- merge(out_ct, h_index, by = "GISJOIN_T")
colnames(out_ct) <- c("GISJOIN_T", "POP", "E", "H")

#obliczenie entropii standaryzowanej
out_ct$Estd <- out_ct$E/log(length(list_race))

out <- merge(dat_ct, out_ct[,-2], by="GISJOIN_T")

head(out)

       GISJOIN_T WHITE BLACK ASIAN HISPANIC AM OTHER  POP         E          H
1   G11000100001  4175   147   145      233  3     3 4706 0.4798969 0.10871475
2 G1100010000201  2860   371   315      266  7    17 3836 0.8706689 0.00000000
3 G1100010000202  3267    60   121      181  6     4 3639 0.4449927 0.11623550
4 G1100010000310  5046   186   208      284  8     6 5738 0.5095437 0.06135772
5   G11000100004  1073    48    78      114  5     1 1319 0.6939255 0.24084796
6 G1100010000501  2332   143   107      183  1     8 2774 0.6233946 0.02808431
       Estd
1 0.2678356
2 0.4859296
3 0.2483552
4 0.2843818
5 0.3872872
6 0.3479231

12.4 Typy zróżnicowania rasowego oraz segregacji rasowej

Zróżnicowanie rasowe oraz segregacja rasowa to dwie osobne koncepcje. Obszar może być równocześnie zróżnicowany rasowo, ale poszczególne grupy mogą mieszkać w odzielnych częściach miasta (duża segregcja rasowa). Wykorzystując wartości entropii standaryzowanej oraz wskaźnika teorii informacji H zostanie wyznaczonych 9 typów struktury rasowo-etnicznej określonych przez poziom zróżnicowania oraz segregacji rasowej.

Entropia standaryzowana oraz wskaźnik teorii informacji H przyjmuje wartości od 0 do 1. Wartości te podzielimy na 3 równe grupy (0, 0.33), (0.33, 0.66), (0.66,1) określające odpowiednio małe, średnie, duże zróżnicowanie lub segregację.

12.4.1 Klasyfikacja

Kompletna klasyfikacja składa się z 9 następujących typów:

biv <-  expand.grid(Estd = c("L", "M", "H"), H=c("L", "M", "H"))
biv$biv_cls <- paste(biv$Estd,biv$H,  sep="")
biv

  Estd H biv_cls
1    L L      LL
2    M L      ML
3    H L      HL
4    L M      LM
5    M M      MM
6    H M      HM
7    L H      LH
8    M H      MH
9    H H      HH

library(dplyr)
biv$biv_classes <- recode(biv$biv_cls,
                          "LL" = "low diversity and low segregation",
                          "ML" = " medium diversity and low segregation",
                          "HL" = "high diversity and low segregation",
                          "LM" = "low diversity and medium segregation",
                          "MM" = "medium diversity and medium segregation",
                          "HM" = "high diversity and medium segregation",
                          "LH" = "low diversity and high segregation",
                          "MH" = "medium diversity and high segregation",
                          "HH" = "high diversity and high segregation")

library(kableExtra)
biv %>%
  kbl(caption = "Typy struktury rasowo-etnicznej") %>%
  kable_classic(full_width = T, html_font = "Cambria")

Typy struktury rasowo-etnicznej

Estd	H	biv_cls	biv_classes
L	L	LL	low diversity and low segregation
M	L	ML	medium diversity and low segregation
H	L	HL	high diversity and low segregation
L	M	LM	low diversity and medium segregation
M	M	MM	medium diversity and medium segregation
H	M	HM	high diversity and medium segregation
L	H	LH	low diversity and high segregation
M	H	MH	medium diversity and high segregation
H	H	HH	high diversity and high segregation

12.4.2 Zastosowanie klasyfikacji do danych

out$Estd_cls <- cut(out$Estd, breaks = c(0, 0.33, 0.66, 1), labels = c("L", "M", "H"), include.lowest = TRUE, right = TRUE)
out$H_cls <- cut(out$H, breaks = c(0, 0.33, 0.66, 1), labels = c("L", "M", "H"), include.lowest = TRUE, right = TRUE)
out$biv_cls <- paste(out$Estd_cls, out$H_cls, sep="")

       GISJOIN_T WHITE BLACK ASIAN HISPANIC AM OTHER  POP         E          H
1   G11000100001  4175   147   145      233  3     3 4706 0.4798969 0.10871475
2 G1100010000201  2860   371   315      266  7    17 3836 0.8706689 0.00000000
3 G1100010000202  3267    60   121      181  6     4 3639 0.4449927 0.11623550
4 G1100010000310  5046   186   208      284  8     6 5738 0.5095437 0.06135772
5   G11000100004  1073    48    78      114  5     1 1319 0.6939255 0.24084796
6 G1100010000501  2332   143   107      183  1     8 2774 0.6233946 0.02808431
       Estd Estd_cls H_cls biv_cls
1 0.2678356        L     L      LL
2 0.4859296        M     L      ML
3 0.2483552        L     L      LL
4 0.2843818        L     L      LL
5 0.3872872        M     L      ML
6 0.3479231        M     L      ML

12.4.3 Wyniki

library(sf)

Linking to GEOS 3.10.2, GDAL 3.4.1, PROJ 8.2.1; sf_use_s2() is TRUE

Granice obszarów spisowych

bnd = st_read("data/data_geo/dc_tracts.gpkg", layer = "tract_1990")

Reading layer `tract_1990' from data source
  `/home/anna/DYDAKTYKA/analiza_wizualizacja_struktury_ludnosci/data/data_geo/dc_tracts.gpkg'
  using driver `GPKG'
Simple feature collection with 192 features and 4 fields
Geometry type: MULTIPOLYGON
Dimension:     XY
Bounding box:  xmin: 1610795 ymin: 1915125 xmax: 1629412 ymax: 1936100
Projected CRS: NAD83 / Conus Albers

W tabeli out identyfikator obszarów spisowych znajduje się w polu GISJOIN_T, w danych przestrzennych (obiekt bnd) identyfikator obszarów spisowych zapisany jest w polu GISJOIN.

bnd_attr <- merge(bnd, out, by.x = "GISJOIN", by.y = "GISJOIN_T", all.x = TRUE)

Zapisywanie wyników

st_write(bnd_attr, "results/dc_tracts_seg_div.gpkg",  layer = "tract_1990", append = TRUE)

12.5 Wizualizacja danych

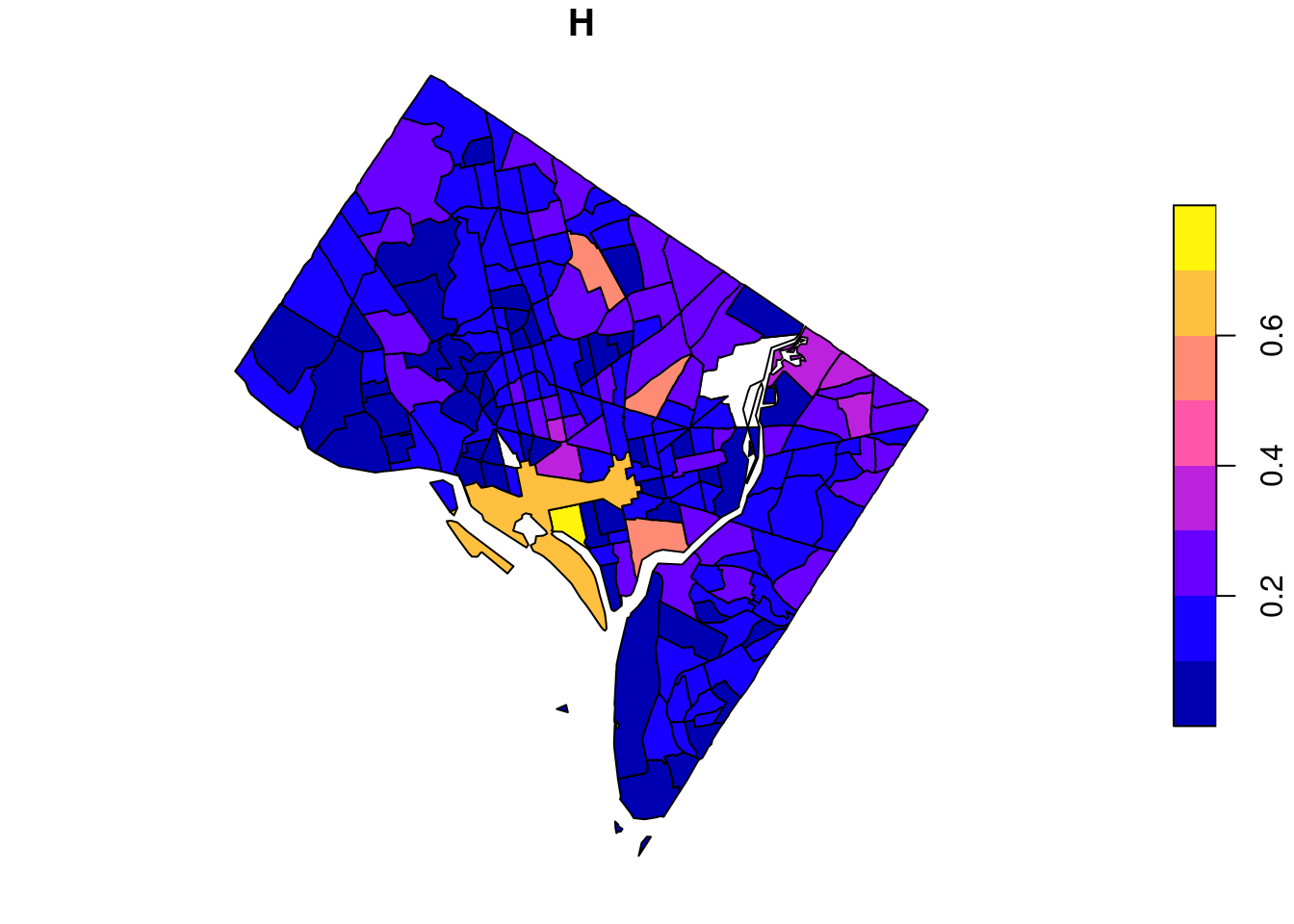

plot(bnd_attr["H"])

12.5.1 Kartogram złożony

Przestrzenny rozkład typów zróżnicowania i segregacji rasowo-etnicznej zostanie zwizualizowany wykorzystując jedną z palet dwuzmiennych (ang. bivariate pallette). Więcej informacji:

• https://www.joshuastevens.net/cartography/make-a-bivariate-choropleth-map/
• https://jakubnowosad.com/posts/2020-08-25-cbc-bp2/

library(pals)
bivcol = function(pal){
        tit = substitute(pal)
        pal = pal()
        ncol = length(pal)
        image(matrix(seq_along(pal), nrow = sqrt(ncol)),
              axes = FALSE,
              col = pal,
              asp = 1)
        mtext(tit)
}

par(mfrow = c(3, 4), mar = c(1, 1, 2, 1))
bivcol(arc.bluepink)
bivcol(brewer.divdiv)
bivcol(brewer.divseq)
bivcol(brewer.qualseq)
bivcol(brewer.seqseq1)
bivcol(brewer.seqseq2)
bivcol(census.blueyellow)
bivcol(stevens.bluered)
bivcol(stevens.greenblue)
bivcol(stevens.pinkblue)
bivcol(stevens.pinkgreen)
bivcol(stevens.purplegold)

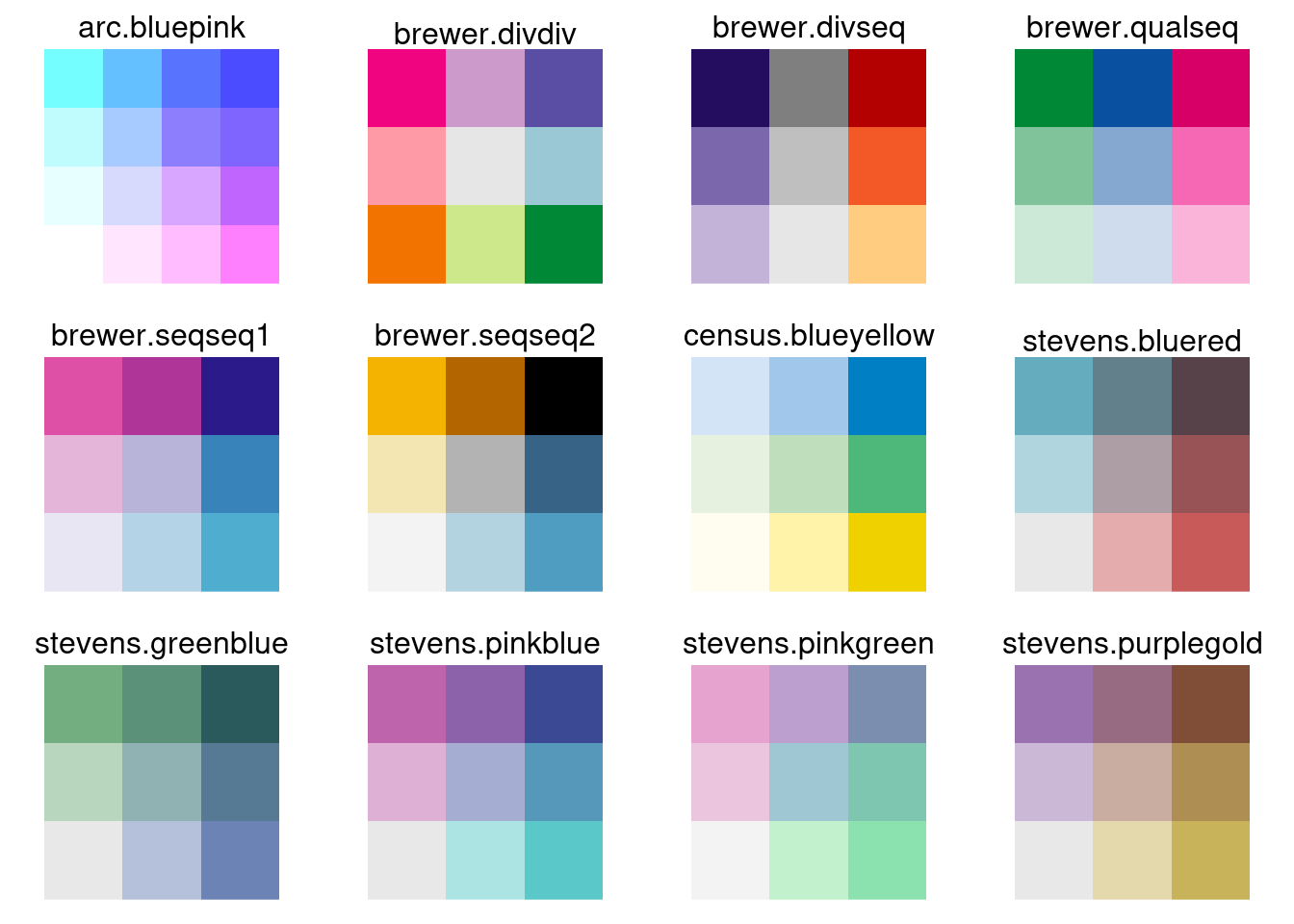

Do wizualizacji typów segregacji i zróżnicowania rasowego wykorzystamy paletę stevens.bluered

bivcol(stevens.bluered)

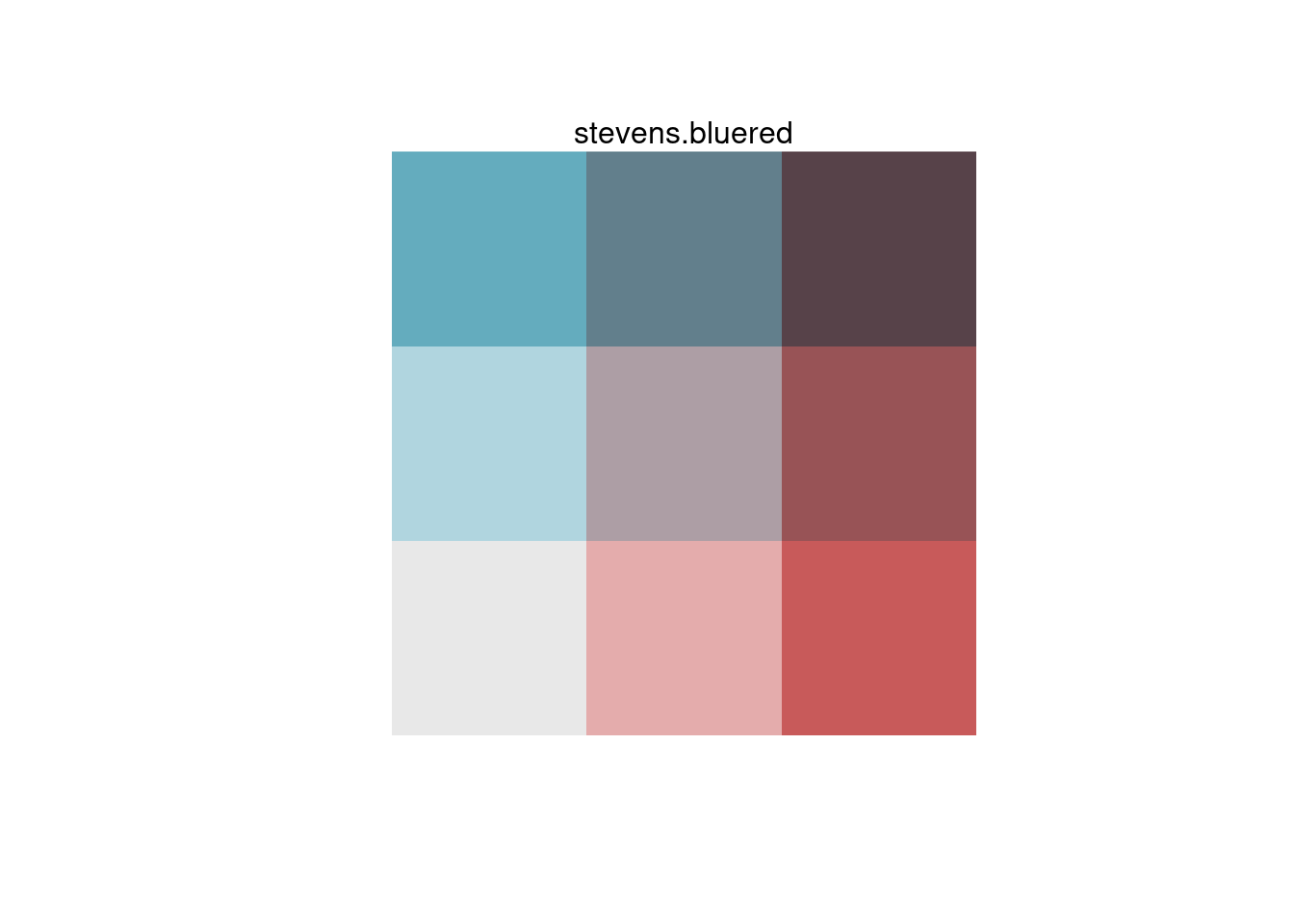

stevens.bluered()

[1] "#e8e8e8" "#e4acac" "#c85a5a" "#b0d5df" "#ad9ea5" "#985356" "#64acbe"
[8] "#627f8c" "#574249"

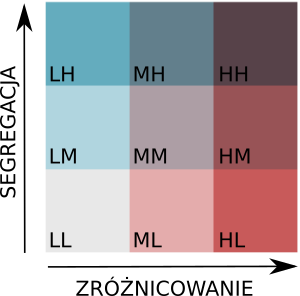

#legenda
biv_colors = stevens.bluered()
names(biv_colors) = c("LL", "ML", "HL", "LM", "MM", "HM", "LH", "MH", "HH")
biv_colors

       LL        ML        HL        LM        MM        HM        LH        MH
"#e8e8e8" "#e4acac" "#c85a5a" "#b0d5df" "#ad9ea5" "#985356" "#64acbe" "#627f8c"
       HH
"#574249"

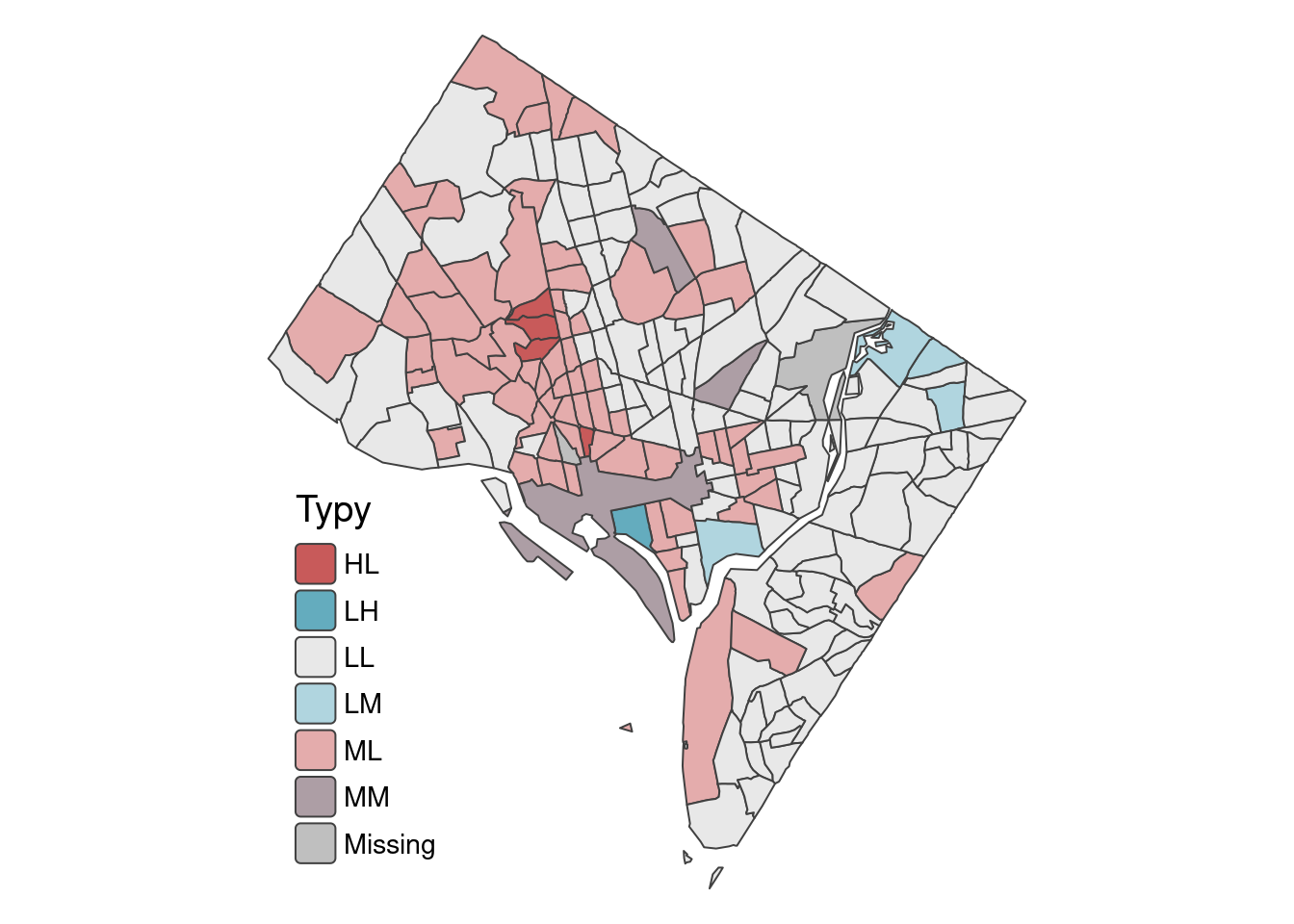

12.5.2 Wizualizacja typów zróżnicowania oraz segregacji rasowej (biv_cls)

Do wizualizacji typów segregacji i zróżnicowania rasowego wykorzystamy paletę stevens.bluered

library(tmap)

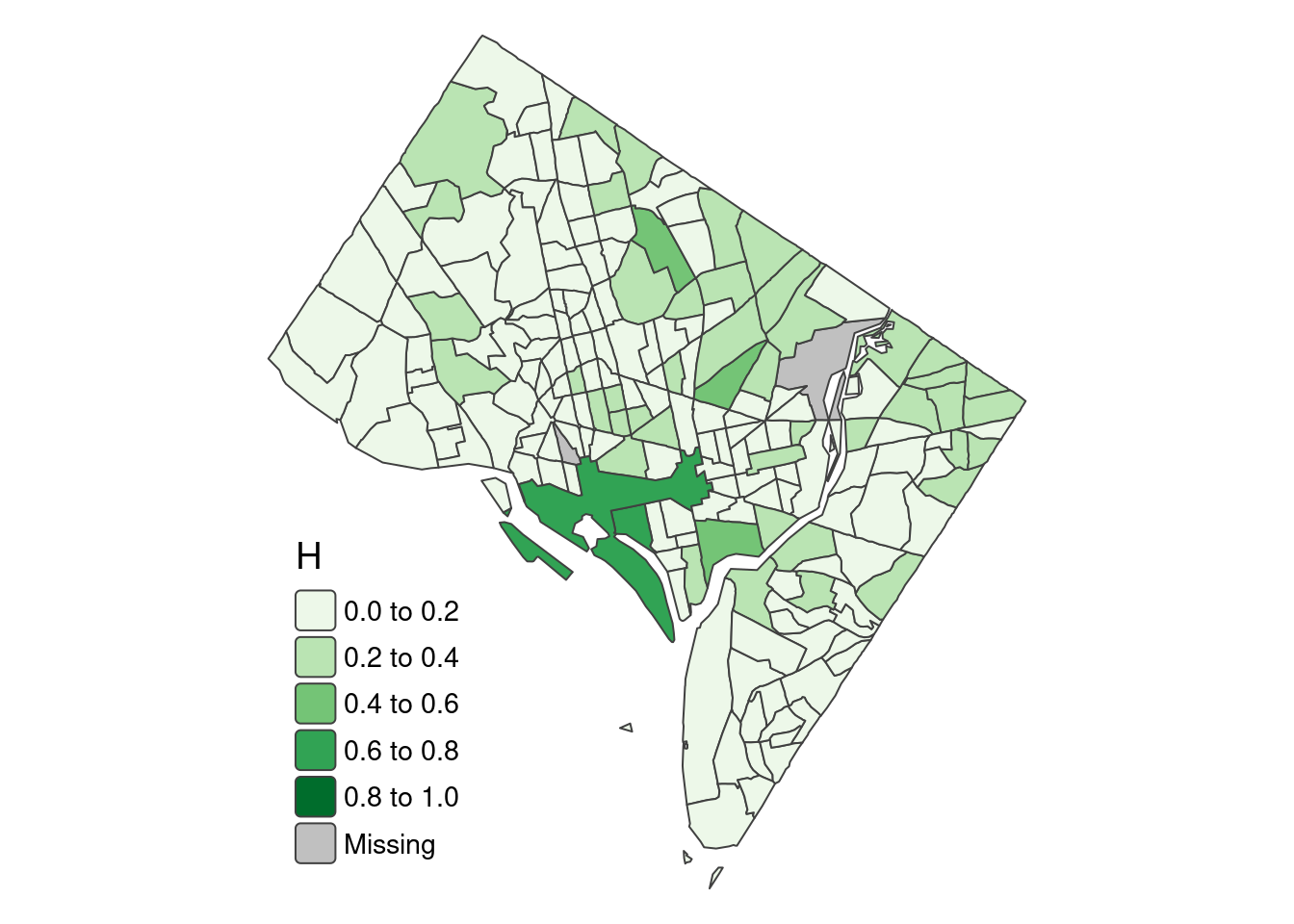

h_mapa <- tm_shape(bnd_attr) +
  tm_polygons(fill = "H",
              fill.scale = tm_scale(values = "greens", breaks = seq(0, 1, 0.2)),
              fill.legend = tm_legend(title = "H", frame = FALSE, position = tm_pos_in("left", "bottom"))) +
  tm_layout(legend.text.size = 0.9,
            legend.title.size=1.2,
            frame = FALSE)

h_mapa

tmap_save(h_mapa, "results/dc_estd1990.svg")

library(tmap)

estd_mapa <- tm_shape(bnd_attr) +
  tm_polygons(fill = "Estd",
              fill.scale = tm_scale(values = "blues", breaks = seq(0, 1, 0.2)),
              fill.legend = tm_legend(title = "Estd", frame = FALSE, position = tm_pos_in("left", "bottom"))) +
  tm_layout(legend.text.size = 0.9,
            legend.title.size=1.2,
            frame = FALSE)

estd_mapa

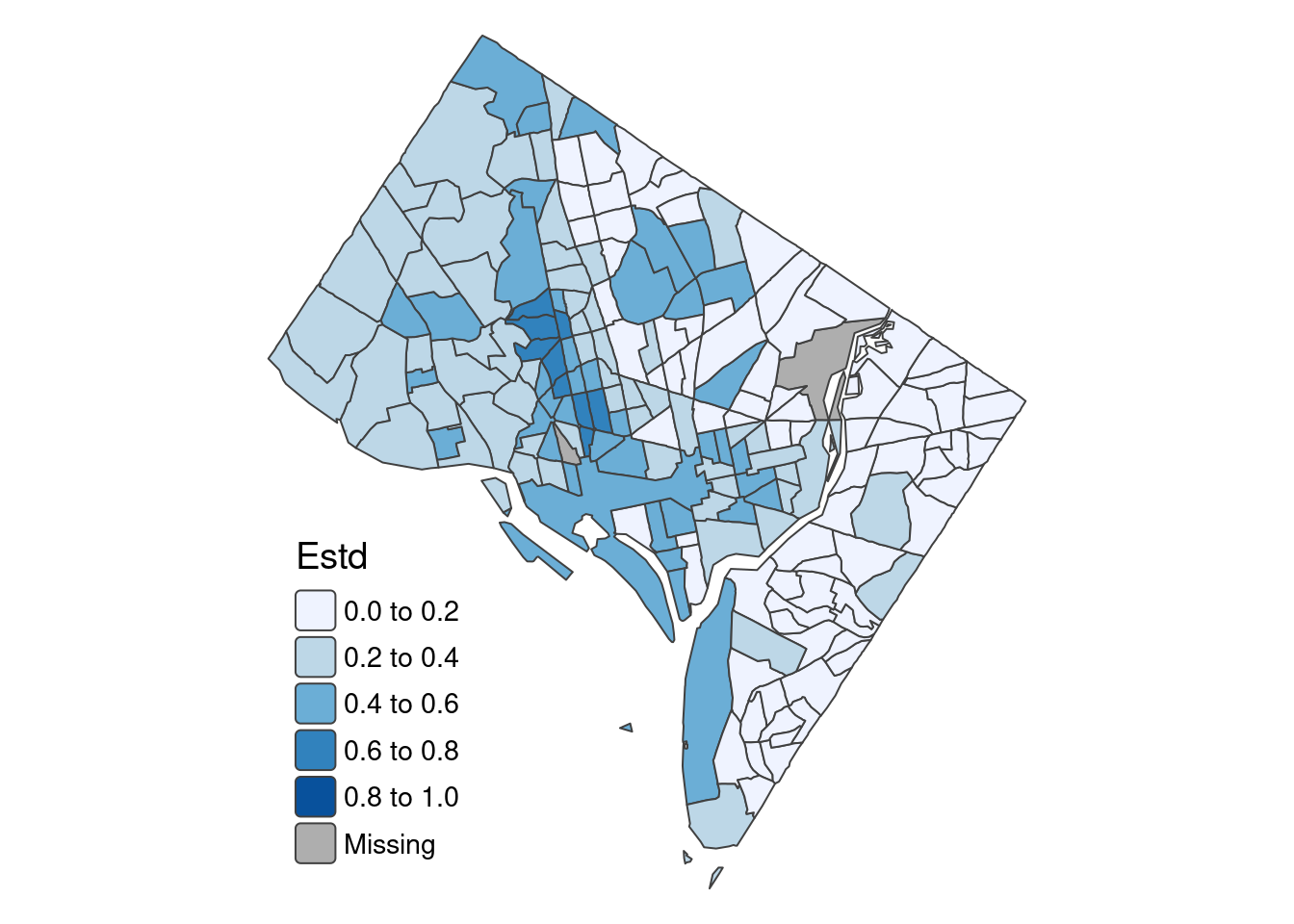

tmap_save(estd_mapa, "results/dc_estd1990.svg")

library(tmap)

typy_mapa <- tm_shape(bnd_attr) +
  tm_polygons(fill = "biv_cls",
              fill.scale = tm_scale(values = biv_colors),
              fill.legend = tm_legend(title = "Typy", frame = FALSE, position = tm_pos_in("left", "bottom"))) +
  tm_layout(legend.text.size = 0.9,
            legend.title.size=1.2,
            frame = FALSE)

typy_mapa

tmap_save(typy_mapa, "results/dc_biv1990.svg")
